Czy wiesz, że…
w GstarCAD możesz ustawić własny szablon *.DWT do tworzenia nowych plików w swojej
pracowni tak, aby wszyscy mieli identyczne ustawienia warstw, kolorów, bloków, tabelek
rysunkowych, formatek, legend, stylów opisu, wymiarowania, itd.?
Wystarczy, że przygotujesz plik wzorcowy, w którym ustawisz wszystkie ww. parametry, które chciałbyś zachować w szablonie zarówno w Przestrzeni modelu…
…jak i w Przestrzeni papieru.
Następnie tak przygotowany rysunek „Zapisz jako” szablon rysunku z rozszerzeniem *.DWT, czyli właśnie „Drawing Template”.
Wystarczy teraz podać nazwę swojego pliku szablonowego np. rysunek maszynowy, a plik zostanie zapisany w odpowiedniej dla GstarCAD lokalizacji.

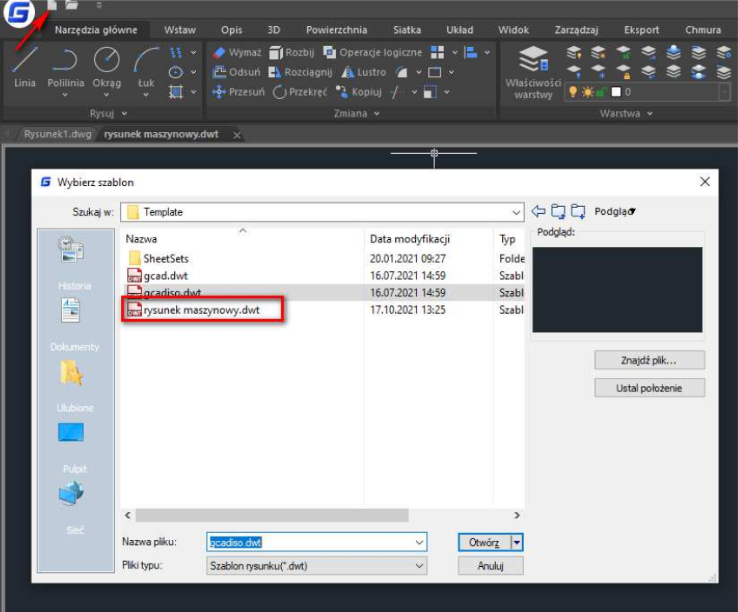

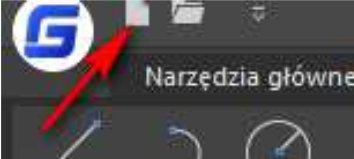

Po wybraniu ikony „Nowy program” otworzy okno dialogowe, w którym możemy wybrać nasz plik
szablonu, na bazie którego zostaną utworzone pliki projektu ze wszystkimi ustawionymi wcześniej
parametrami.
Domyślnym szablonem jest szablon: gcadiso.dwt, natomiast na liście szablonów widnieje już nasz plik: rysunek maszynowy.dwt.
Tworzenie szablonów rysunków jest podstawą standaryzacji pracy w szanujących się pracowniach projektowych.
