Czy wiesz, że…
w GstarCAD możesz wyrównać, przeskalować i obrócić, czyli jednym słowem dopasować w przestrzeni papieru obiekty w kilku różnych rzutniach tak, aby np. tworzyły całość dokumentacji, mimo że w przestrzeni modelu elementy składowe są wrysowane w różnej skali i pod różnymi kątami?
Widok elementów składowych w przestrzeni modelu.
Rysunek wyjściowy. Różna skala, różne kąty obrotu elementów składowych drogi.

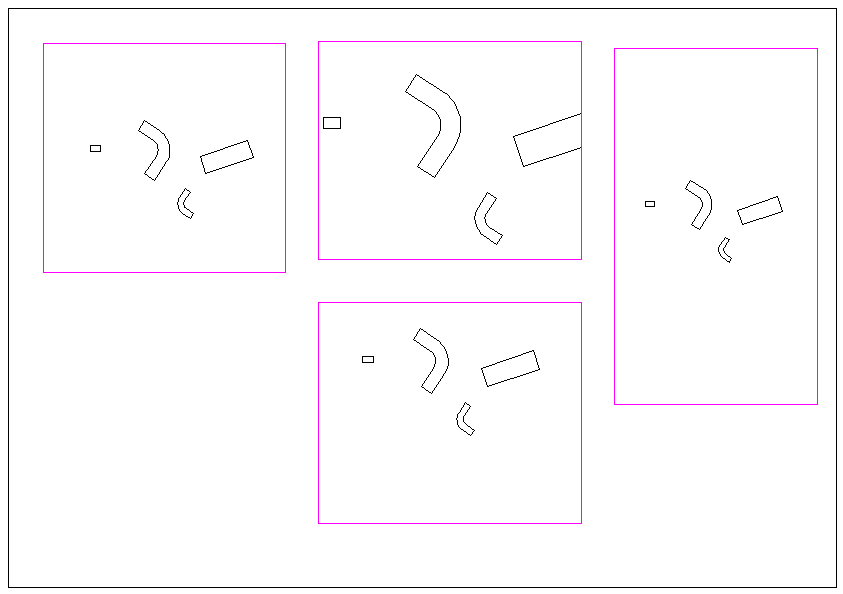

W przestrzeni papieru po wycięciu 4 rzutni (po jednej dla każdej z części składowych naszej drogi)
rozłóżmy je czytelnie na arkuszu.

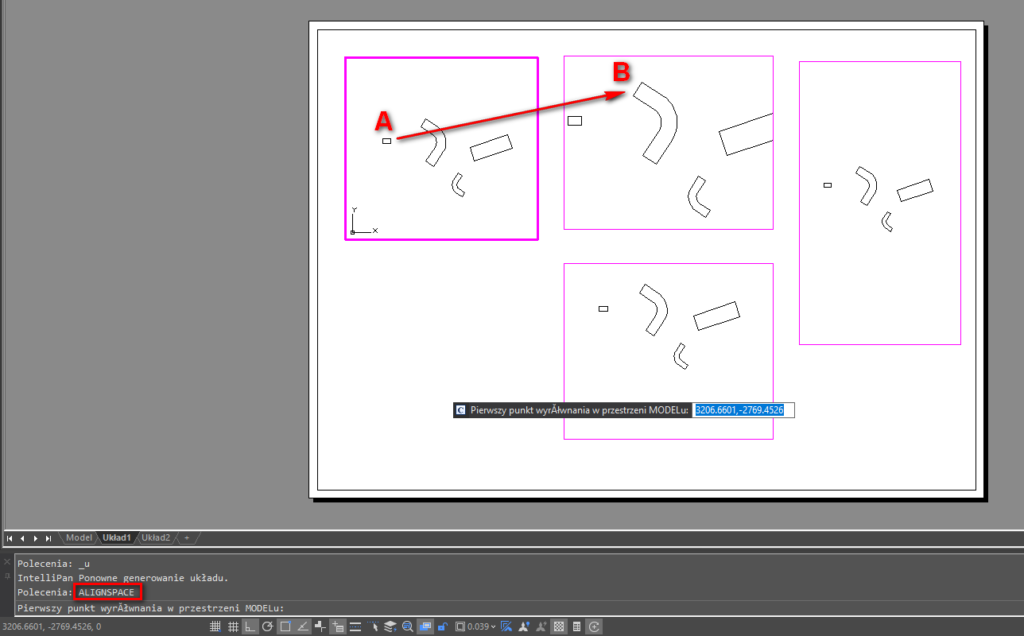

Powiedzmy, że środkowa będzie naszym rysunkiem bazowym – „rysunkiem matką” (z elementem B), do którego będziemy dopasowywali pozostałe rzutnie. Wpisz komendę „alignspace” (Dopasuj przestrzeń) i postępując za „Linią poleceń”.
Widzimy jak uaktywnia się jedna z rzutni. Wskazujemy tą, którą chcemy dopasowywać (w której znajduje się obiekt A).
Wskazujemy kolejno punkty dopasowania – najpierw dwa w przestrzeni modelu (1,2) potem
odpowiednie dwa (3,4) w przestrzeni papieru.
Otrzymujemy przeskalowanie wybranej rzutni w dopasowaniu do skali rzutni bazowej
i informacje o tym fakcie w linii poleceń.
Jeśli rysunek znalazł się poza rzutnią przesuń go (PAN) bez używania scrolla, aby był widoczny.

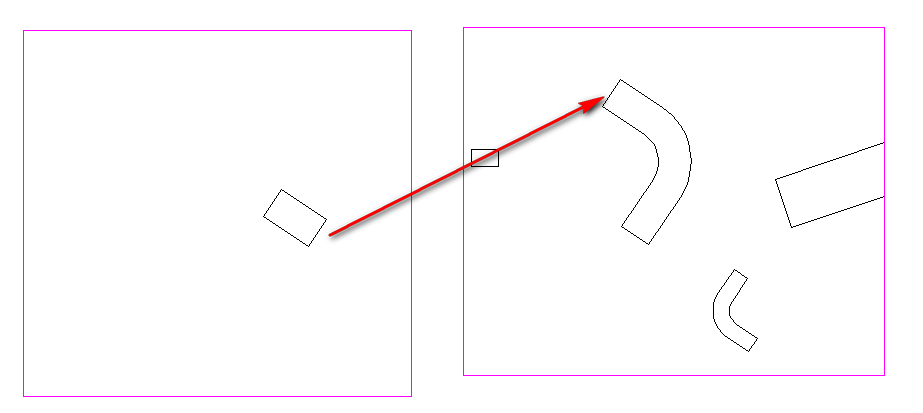

Zauważ, że obiekt z lewej rzutni pasuje rozmiarami do obiektu z rzutni bazowej.
Teraz komendą przesuń umieść całą lewą rzutnię na bazową wykorzystując punkty charakterystyczne
obiektów drogi jak np. koniec.
Analogicznie postępuj z pozostałymi rzutniami nakładając je na rysunek bazowy.
W ten sposób zachowasz (utworzysz) ciągły projekt drogi mimo, iż w przestrzeni modelu był on
rozstrzelony, przeskalowany i obrócony.
Jak już zauważyłeś program zmienia w każdej rzutni UCS (LUW) oraz skalę rzutni i dopasowuje ją do
obiektu w drugiej wskazanej rzutni.
Po przesunięciu i przycięciu wszystkich rzutni nasza droga może wyglądać następująco.
W przestrzeni modelu projekt pozostaje oczywiście bez zmian.
