CZY WIESZ, ŻE ….
… możesz w GstarCAD ustawić własny szablon *.DWT do tworzenia nowych plików w swojej
pracowni tak, aby wszyscy mieli identyczne ustawienia warstw, kolorów, bloków, tabelek
rysunkowych, formatek, legend, stylów opisu, wymiarowania, itd., itd. ?
Wystarczy, że przygotujesz plik wzorcowy, w którym ustawisz wszystkie ww parametry, które
chciałbyś zachować w szablonie zarówno w PRZESTRZENI MODELU …
… jak i w PRZESTRZENI PAPIERU …

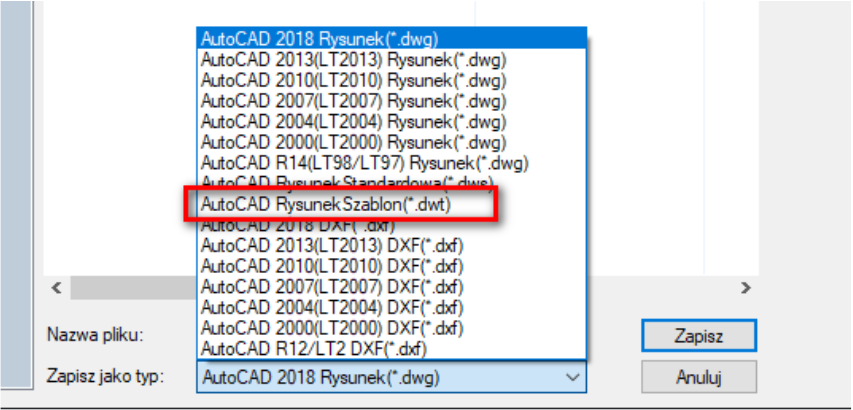

a następnie tak przygotowany rysunek ZAPISZESZ JAKO szablon rysunku
z rozszerzeniem *.DWT czyli właśnie Drawing Template.
Wystarczy teraz podać nazwę swojego pliku szablonowego np. rysunek maszynowy
a plik zostanie zapisany w odpowiedniej dla GstarCAD lokalizacji.
Po wybraniu ikony NOWY program otworzy okno dialogowe, w którym możemy wybrać nasz plik
szablonu, na bazie którego zostaną utworzone pliki projektu ze wszystkimi ustawionymi wcześniej
parametrami.
Domyślnym szablonem jest szablon: gcadiso.dwt ,
natomiast na liście szablonów widnieje już nasz plik: rysunek maszynowy.dwt
TWORZENIE SZABLONÓW RYSUNKÓW JEST PODSTAWĄ STANDARYZACJI PRACY
W SZANUJĄCYCH SIĘ PRACOWNIACH PROJEKTOWYCH.
