Czy wiesz, jak…
w GstarCAD możesz stworzyć „Dynamiczne drzwi” oparte tylko na jednym parametrze?
Narysuj poglądowy rysunek drzwi np. 90 cm w świetle otworu.
Utwórz „Blok rysunkowy” – punkt bazowy np. w symetrii lewego boku ościeżnicy.

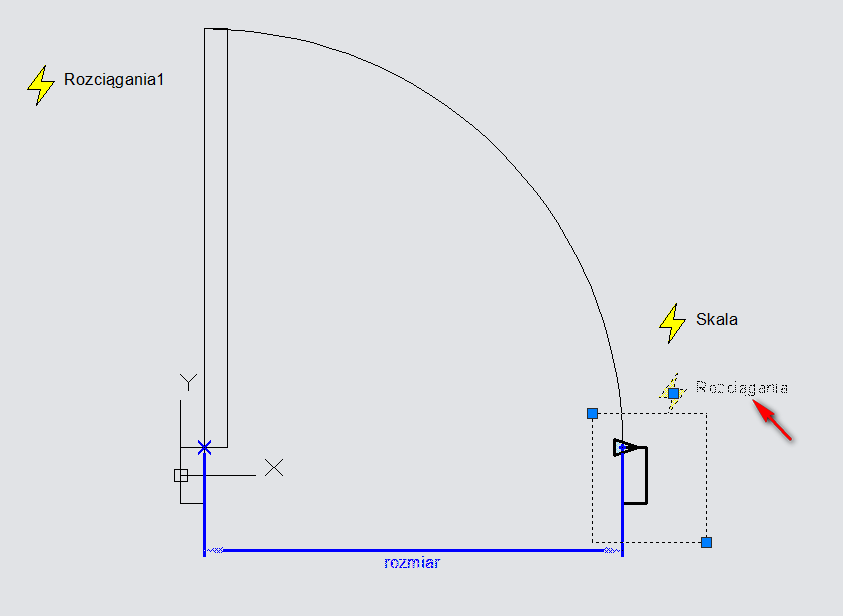

Zdefiniuj „Parametr liniowy”, a następnie przypisz do niego dwie operacje rozciągania – jak na rysunkach obok. Zwróć uwagę na elementy, które wybierzesz do swoich operacji.
Przy operacji rozciągania ramienia drzwi (w pionie) koniecznie ustaw w oknie „Właściwości” (Ctrl + 1) w polu nadpisania – kąt przesunięcia na 90 i zatwierdź „Enterem”.
W ten sposób ciągnąc za strzałkę „Parametru liniowego” (rozmiar) w prawo lub w lewo jednocześnie
będziemy rozciągali rozmiar, szerokość drzwi w świetle oraz długość ramienia drzwi w pionie.
Sprytne, prawda?
Pozostaje już tylko operacja skalowania łuku dodana do naszego parametru.
W ten sposób używając tylko jednego parametru i dodaniu operacji rozciągania oraz skalowania uzyskujemy uniwersalny blok dynamiczny drzwi.
Samodzielnie przypisz już operację odbicia lustrzanego czy odwracania.
Możesz również dodać „Listę” lub „Przyrost” w polu „Zestawu wartości” w palecie „Właściwości”.
