GstarCAD Point Cloud 2025
Z przyjemnością przedstawiamy GstarCAD Point Cloud! To potężne rozwiązanie które oferuje pełny zestaw narzędzi, umożliwiających płynny import i zarządzanie danymi chmury punktów bezpośrednio w GstarCAD.
Pakiet oprogramowania do konwersji chmur punktów na CAD
GstarCAD to alternatywne oprogramowanie CAD o wysokiej kompatybilności z ACAD. Dzięki ciągłemu doskonaleniu i innowacjom, GstarCAD znacznie wyprzedza konkurencję pod względem wydajności, stabilności i innych kluczowych wskaźników, stając się jednym z wiodących programów CAD na świecie. Oferuje wszystkie funkcje, które znasz z ACAD, a także innowacyjne narzędzia zaprojektowane w celu usprawnienia procesu projektowania.
Undet oferuje specjalistyczną wtyczkę dla GstarCAD, dostosowaną do potrzeb firm zajmujących się pozyskiwaniem danych rzeczywistych i modelowaniem chmur punktów. Usprawnia ona codzienne operacje, zwiększa produktywność i zmniejsza nakład pracy potrzebny do przekształcenia danych chmury punktów w istotne dane wyjściowe, takie jak modele 3D i BIM, a także rysunki 2D.
Za pomocą Undet Indexer możesz bezproblemowo tworzyć
projekty chmur punktów z danych z dowolnego skanera laserowego lub drona, a następnie otwierać, przekształcać i zarządzać nimi bezpośrednio w GstarCAD. (Obsługiwane formaty są wymienione poniżej w sekcji Funkcje).

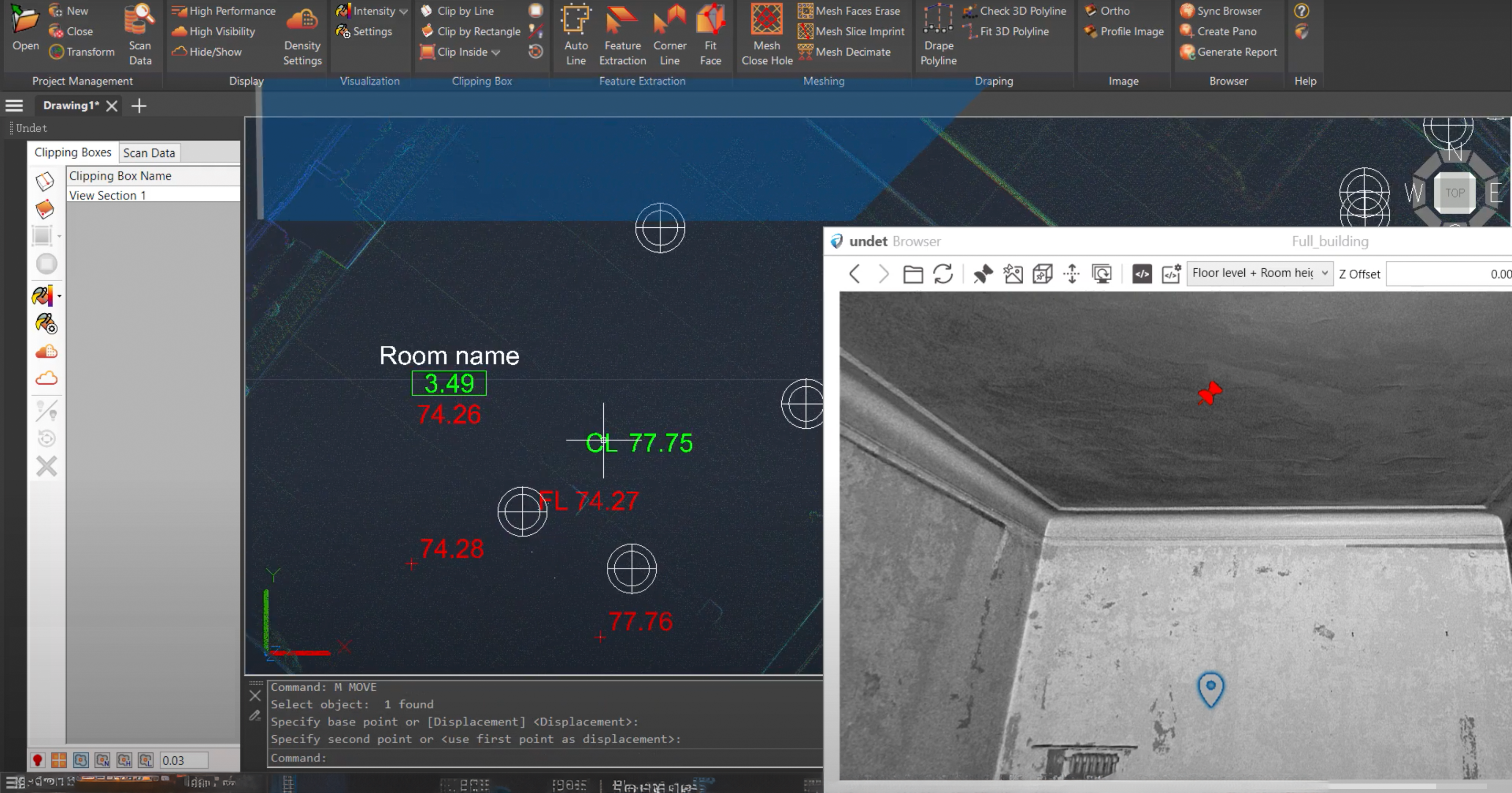

Undet Browser dla GstarCAD oferuje interaktywne możliwości
edycji i wizualizacji, umożliwiając przeglądanie, analizowanie
i poruszanie się po danych cyfrowych w trybie widoku panoramicznego, co przyspiesza proces tworzenia.
Narzędzie nawigacyjne jest widoczne w przestrzeni 2D lub 3D. Umożliwia łatwiejsze przełączanie między widokami standardowymi i izometrycznymi. Składa się z sześcianu, kompasu i opcji, które można przeciągać i klikać. Obsługuje przełączanie do dowolnych widoków, przewijanie bieżącego lub ustawianie go jako widoku głównego.
Polecenie BTABLE przechowuje odmiany bloku dynamicznego w tabeli właściwości bloku,
która zawiera takie właściwości, jak parametry starszego typu i parametry użytkownika.
Każdy wiersz w tabeli definiuje inną odmianę
bloku dynamicznego.
Za pomocą polecenia VPSYNC można zsynchronizować jedną lub więcej rzutni układu z rzutnią układu głównego, aby dopasować dokładne lokalizacje. Zsynchronizowane rzutnie używają współczynnika powiększenia rzutni głównej do oddzielnego drukowania długich rysunków lub precyzyjnego dopasowywania map.
Opcje „Prostokątne”, „Wielokątne” i „Modyfikuj” zostały dodane do polecenia REVCLOUD. Można też kontrolować liczbę uchwytów wyświetlanych na prostokątnej lub wielokątnej chmurce wersji. Możesz więc łatwiej utworzyć chmurkę wersji lub przedefiniować istniejącą.
GstarCAD umożliwia obsługę plików formatu SVG (Scalable Vector Graphics). Zarówno w zakresie eksportu jak i importu.
Nowe funkcje w panelu poleceń CUI, czyli „Elementy kontrolne wstążki” i „Elementy kontrolne paska narzędzi” zostały dodane w celu ułatwienia filtrowania i dodawania elementów.
- Szybkie i łatwe cięcie chmury punktów za pomocą narzędzi do regulacji objętości cięcia.

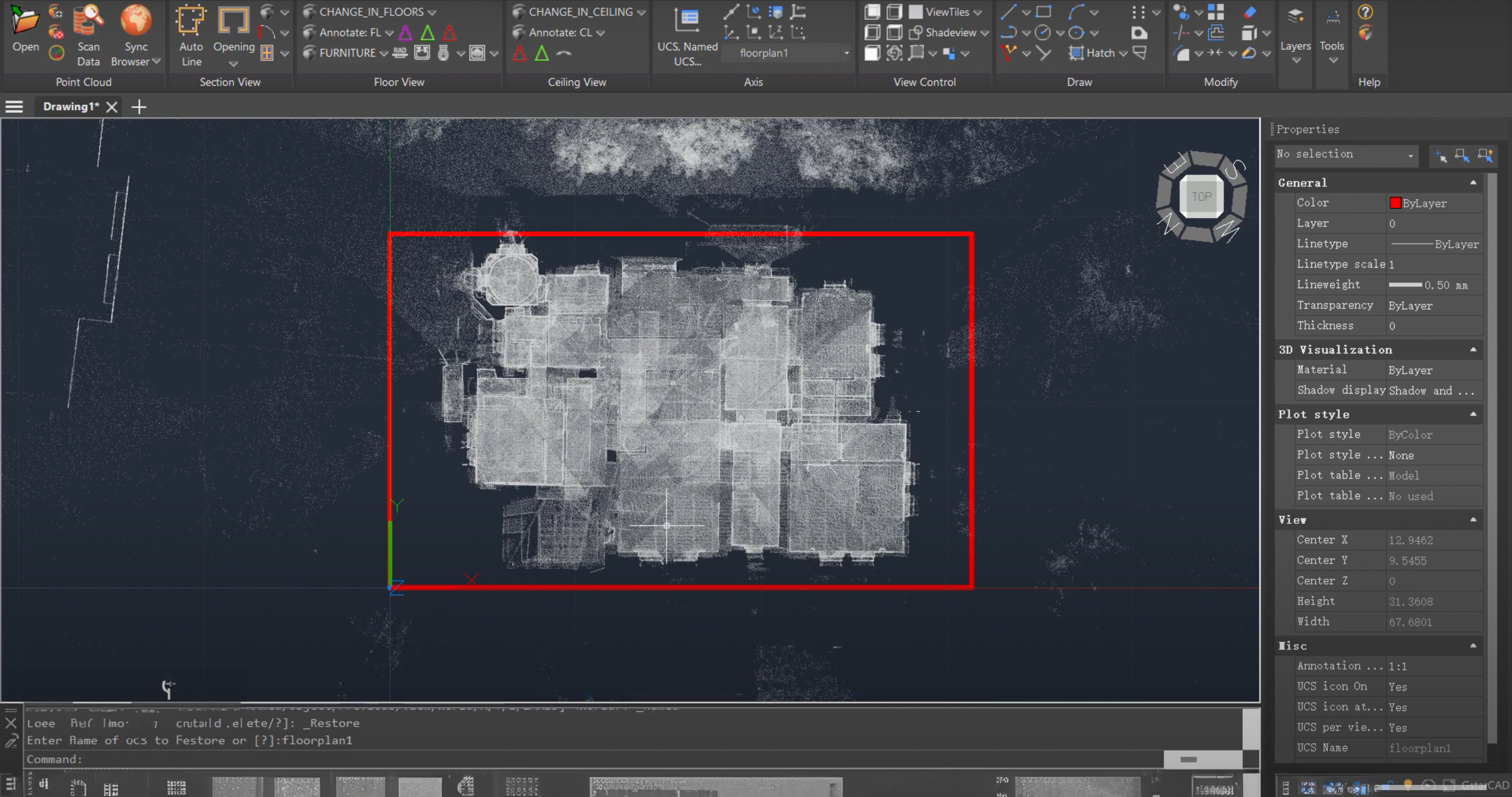

- Dedykowana zakładka, aby zmaksymalizować skupienie na digitalizacji planów pięter, podzielona na fazy pracy: przygotowanie, widok przekroju, widok podłogi i widok sufitu.
- Okno przycinania (Clipping Box): Obsługuje wiele metod przycinania chmur punktów, umożliwiając elastyczną regulację rozmiaru okna przycinania lub przełączanie między różnymi oknami przycinania.
- Specjalistyczne skrypty do wstawiania dynamicznych bloków okien, drzwi, otworów i wnęk oraz pilastrów za pomocą kilku kliknięć myszą.
- Dynamiczne bloki poziomu wysokości do opisywania rysunków bez konieczności wykonywania dodatkowych pomiarów lub ręcznej edycji atrybutów.
- Skrypty Undet Browser do automatycznego tworzenia bloków adnotacji wysokości poprzez kliknięcie panoramicznych obrazów 360 stopni: wysokości drzwi, wysokości belek, wysokości pomieszczeń i poziomów podłóg jednocześnie, odległości od podłogi do parapetu okna – od parapetu do górnej krawędzi okna i wiele innych.
- Narzędzie Auto-Multi line do szybkiego wydobywania linii 2D jednym kliknięciem, aby uzyskać najlepszą dokładność dopasowania do rzeczywistego wycinka chmury punktów.
- Automatyczne narzędzia do orientacji widoku i UCS: według linii, według wycinka chmury punktów i według płaszczyzny/obiektów.
- Narzędzie Polyline aligned do natychmiastowego rysowania linii prostopadłych od wybranej linii odniesienia.
- Zautomatyzowane narzędzia do grupowania plików skanowania w logiczne grupy: skany poziomów zewnętrznych i wewnętrznych.
- Narzędzie do tworzenia ortofotomapy do szybkiego renderowania wycinków chmury punktów na obrazy ortofotomapy. Narzędzie do tworzenia obrazu profilu generuje obraz profilu w widoku planu bez zmiany UCS lub orientacji widoku.
- Narzędzia do tworzenia siatki terenu do automatycznego wydobywania czystej siatki powierzchni gruntu z dodatkowymi narzędziami do edycji wydobytej siatki: decimacja, zamykanie otworów, usuwanie szpilek, usuwanie krawędzi, tworzenie przekrojów i wydobywanie linii konturowych.
- Funkcja automatycznej synchronizacji widoku: Umożliwia orientację widoku z najbliższych stacji skanowania w przeglądarce Undet do niejasnego widoku przekroju chmury punktów jednym kliknięciem.
- Szybki dostęp do przeglądarki chmury punktów: Pozwala na przeglądanie i analizowanie danych rzeczywistości 3D w sposób, który daje wrażenie przebywania na miejscu.
- Tryb renderowania kolorowania chmury punktów według płaszczyzny odniesienia w stałych odstępach: Umożliwia szybkie zrozumienie zmian w geometrii w celu rysowania lub identyfikacji brakujących linii/obiektów.
- Narzędzia do generowania obrazu przekroju profilu: Dostępne w widoku planu, bez zmiany płaszczyzny rysunku i bez obracania projekcji widoku.
- Tryb kolorowania inspekcji modelu: Służy do sprawdzania dokładności modelu 3D i identyfikacji brakujących szczegółów dzięki wizualizacji chmury punktów w czasie rzeczywistym podczas modelowania.
- Narzędzia do generowania raportu kontroli jakości inspekcji modelu: Umożliwiające porównanie modelu 3D z chmurą punktów i wyświetlenie raportu w przeglądarce Undet na podstawie obrazów ze stacji skanowania 360 stopni.
- Narzędzia do obracania w orbicie 3D: Poprzez wybór środka obrotu z chmur punktów.
- Tryb inteligentnego przyciągania: Umożliwia przyciąganie do punktów chmury punktów na różne sposoby (do najbliższego, najwyższego i najniższego punktu) oraz ignorowanie błędów przyciągania do punktów zakłóceń.
- 100% DWG. GstarCAD używa najnowszego formatu plików DWG, bez potrzeby importowania lub eksportowania. Czytaj i modyfikuj rysunki utworzone za pomocą programu AutoCAD® (lub innych podobnych programów) i zapisuj je bezpośrednio w tym samym formacie. Dotyczy to dowolnej wersji DWG, od pierwszych po najnowsze.
- Import chmur punktów z dowolnego skanera laserowego lub drona: *.E57, *.FLS, *.RCP/RCS, *.PTX, *.ZFS, *.LAS, *.LAZ, *.PTS, *.PLY, *.DP, *.FPR, *.LSPROJ, *.FWS, *.CL3, *.CLR, *.RSP, ASCII / NEZ (X,Y,Z/i/RGB) oraz import niestandardowego formatu pliku ASCII / TXT.
- Wizualizacja chmur punktów z wieloma trybami kolorowania: według źródła (RGB), według intensywności, według płaszczyzny, według Z (wysokości), według stacji skanowania i z dodatkowym trybem przezroczystości.
- Oprogramowanie jest zoptymalizowane w celu utrzymania wysokiej wydajności komputera i oprogramowania nawet podczas pracy z dużymi ilościami danych chmur punktów (setki, a nawet tysiące stacji/plików skanowania).
- Intuicyjna integracja przeglądarki chmur punktów, aby lepiej zrozumieć i zobaczyć, co reprezentuje chmura punktów.
- Menedżer układu współrzędnych, aby szybko przemieszczać chmurę punktów i wyrównywać dane skanowania do UCS lub przenosić je do zoptymalizowanych współrzędnych, aby uniknąć problemów z ekranem podczas pracy z georeferencyjnymi chmurami punktów.
- Dedykowany zestaw narzędzi do zarządzania przekrojami widoku chmury punktów: aktywacja, dezaktywacja, usuwanie, zmiana nazwy lub eksport jako nowy projekt Undet.
- Błyskawiczne przełączanie narzędzi stacji/plików skanowania/przekrojów widoku, z inteligentnym wskaźnikiem, który szybko identyfikuje najgęstszy plik skanowania w aktywnym przekroju widoku.
Materiały video
punktów dzięki integracji z przeglądarką
Undet
(LUW) dla wektoryzacji planu piętra w
GstarCAD

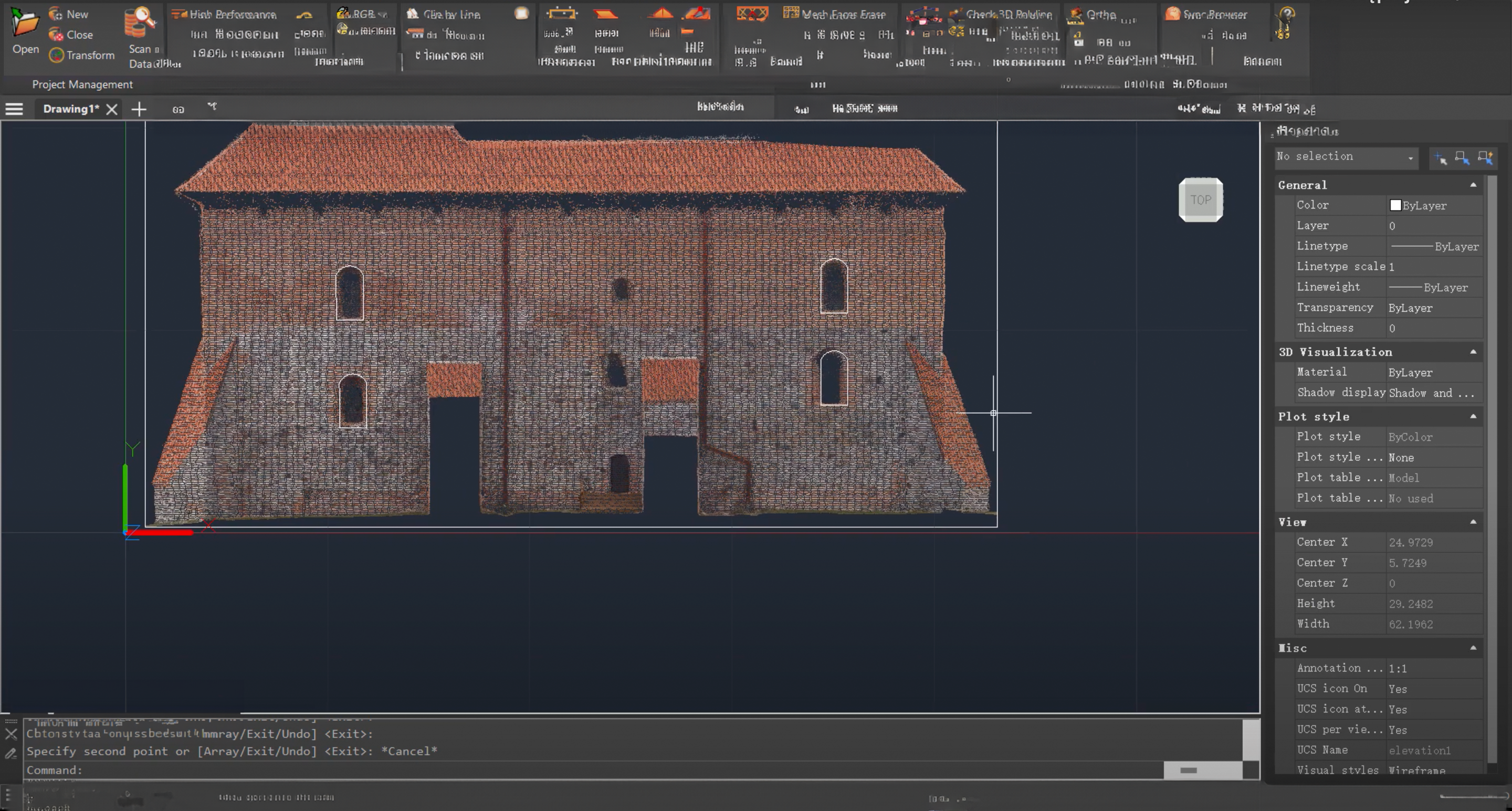

(LUW) dla wektoryzacji elewacji
