Czy wiesz, że…
w GstarCAD istnieje funkcja „Dopasuj” (Align), za pomocą której w bardzo łatwy i szybki sposób
dopasujesz rozmiar jednego elementu rysunkowego do drugiego – bez konieczności żmudnego
przeliczania skali?
Zobacz:
Aby trójkąt przyjął wymiar w podstawie = 50 jednostek = bok kwadratu wystarczy, że użyjesz ww.
funkcji „Dopasuj” (Align) i uważnie zastosujesz komunikaty z linii poleceń.

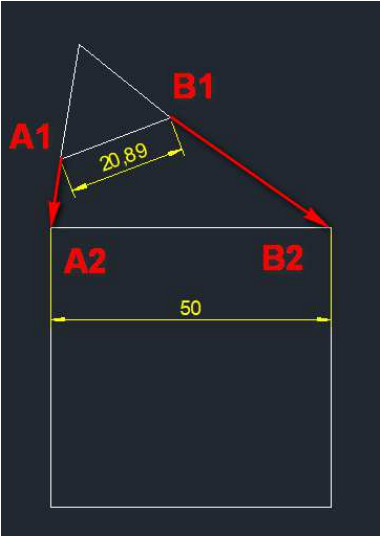

Po wybraniu obiektów (w naszym przypadku trójkąt i wymiar) zatwierdzamy wybór „Enterem” i na pytanie „Określ pierwszy punkt źródłowy”, a następnie „Pierwszy punkt docelowy” wskazujemy w kolejności punkty pokazane przez czerwone strzałki przedstawione na Rys. 1, gdzie:
A1 – pierwszy punkt źródłowy,
A2 – pierwszy punkt docelowy,
B1 – drugi punkt źródłowy,
B2 – drugi punkt docelowy.

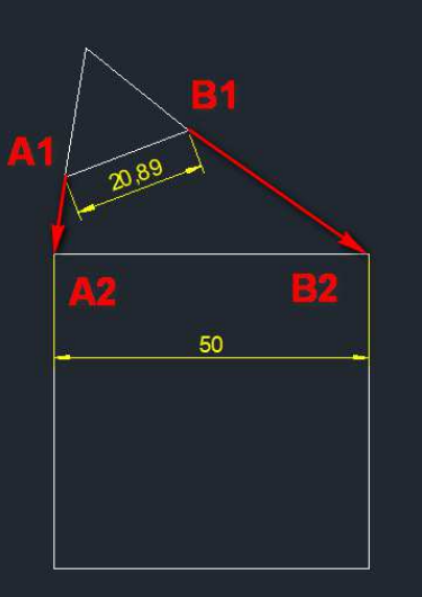

Po takiej operacji zobaczysz komunikat:
Klikamy „Enter”, czyli „Dalej”.
Na pytanie, czy skalować obiekty oczywiście odpowiadamy „Tak” (Y).

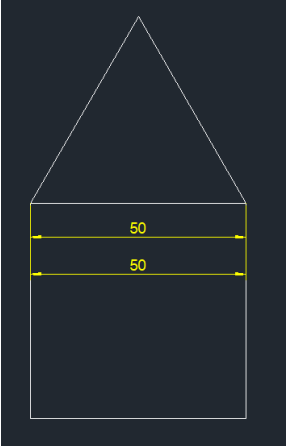

Efekt widzimy poniżej:

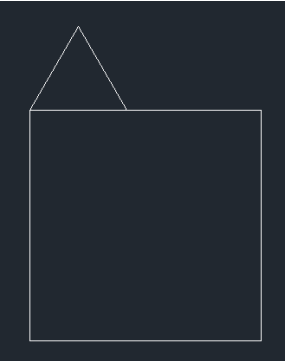

Wybierając natomiast opcję „Nie” (N), efekt będzie następujący:
Uzyskamy jedynie dopasowanie kąta obrotu obiektów – bez przeskalowania.
