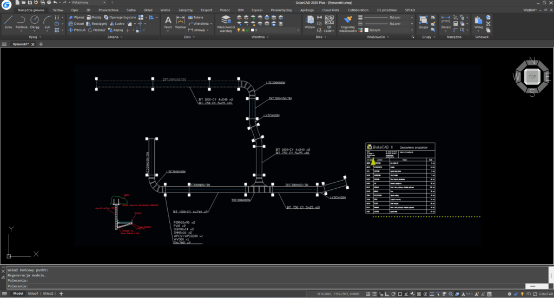

Oprogramowanie w formie nakładki na popularne środowiska CAD (AutoCAD, BricsCAD, ZWCAD), pozwalające na projektowanie tras kablowych i generowanie zestawień materiałowych w oparciu o produkty BAKS.
Moduł rysowania
Dwie metody rysowania: pojedyncze wstawianie bloków oraz szybkie rysowanie z automatycznie wstawianymi kolanami i łukami.
Automatycznie dobierane kształtki do rodzaju trasy kablowej, jej szerokości oraz wysokości. Szybkie opisywanie wszystkich elementów wrysowanej trasy kablowej.
Dobór produktów
Możliwość dobierania odpowiedniego odcinka prostego trasy kablowej do wybranych kabli i zadanego rozstawu podpór. Bazy kabli trzech producentów kablowych. Przypisywanie wiązek kablowych do wrysowanych odcinków tras kablowych. Szybkie i łatwe opisywanie wprowadzonych wiązek kablowych na projekcie.
Definiowanie podpór
Możliwość wprowadzania do projektu podpór tras kablowych oraz definiowanie elementów podpór na dwa sposoby. Za pomocą pojedynczych detali wybieranych z wszystkich dostępnych elementów katalogowych lub poprzez wykorzystanie konstrukcji predefiniowanych skompletowanych dla odpowiedniego typu trasy kablowej. Dodatkowo szybkie wstawianie do projektu opisów elementów składających się na podporę i schematycznych przekrojów podpór dla konstrukcji predefiniowanych.
Symulacja obciążenia
Kontrola każdego wrysowanego odcinka trasy kablowej pod względem obciążenia i wypełnienia, po uzbrojeniu tras kablowych w podpory oraz przebiegi kablowe program wskazuje ewentualne przepełnienie lub przeciążenie
Zestawienia elementów
Program umożliwia generowanie zestawienia wszystkich elementów wprowadzonych do projektu włącznie z wymaganą ilością łączników i połączeń śrubowych oraz wszystkich elementów składających się na podpory. Posiada możliwość wprowadzenia tabeli z zestawieniem elementów bezpośrednio na rysunek projektu lub do pliku XLS.
