Oprogramowanie w formie nakładki na popularne środowiska CAD pozwalające na projektowanie tras kablowych i generowanie zestawień materiałowych w oparciu o produkty BAKS.
Możliwości nakładki ABC PŁYTA
BAKSCAD wyróżnia się jednolitym interfejsem, który został optymalnie dostosowany do potrzeb użytkownika, co gwarantuje intuicyjną obsługę i łatwe projektowanie. Umożliwia szybkie tworzenie dokumentacji, co jest kluczowe dla efektywności pracy.
Jedną z największych zalet nakładki jest jej zdolność do kompleksowego projektowania, wyceny
i wizualizacji inwestycji. Dzięki temu użytkownicy mogą nie tylko tworzyć szczegółowe plany, ale także precyzyjnie kalkulować koszty i prezentować realistyczne wizualizacje swoich projektów.
BAKSCAD znacząco skraca cykl projektowania poprzez automatyzację procesu planowania.
To z kolei przekłada się na oszczędność czasu i zasobów. Dodatkowo, szybkie wdrożenie nakładki jest możliwe dzięki jej integracji z popularnymi programami CAD, co sprawia, że użytkownicy mogą niemal natychmiast zacząć korzystać z jej pełnego potencjału.
W rezultacie BAKSCAD to potężne narzędzie, które przekształca tradycyjne podejście do projektowania, oferując zaawansowane funkcje, które zwiększają efektywność, precyzję i szybkość realizacji nawet najbardziej złożonych projektów.

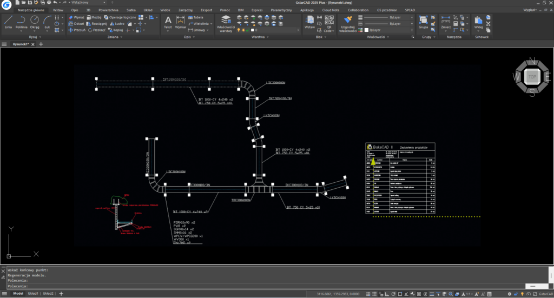

Moduł rysowania
Dwie metody rysowania: pojedyncze wstawianie bloków oraz szybkie rysowanie z automatycznie wstawianymi kolanami i łukami. Automatycznie dobierane kształtki do rodzaju trasy kablowej,
jej szerokości oraz wysokości. Szybkie opisywanie wszystkich elementów wrysowanej trasy kablowej.

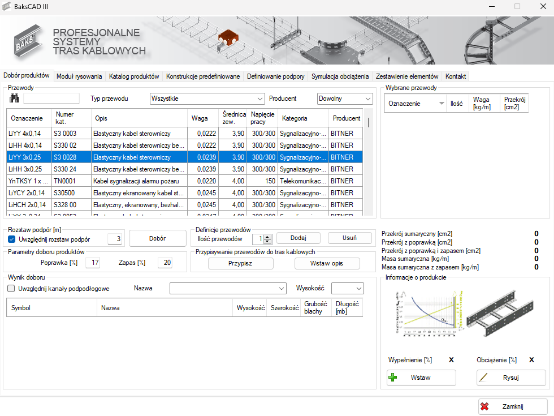

Dobór produktów
Możliwość dobierania odpowiedniego odcinka prostego trasy kablowej do wybranych kabli i zadanego rozstawu podpór. Bazy kabli trzech producentów kablowych. Przypisywanie wiązek kablowych do wrysowanych odcinków tras kablowych. Szybkie i łatwe opisywanie wprowadzonych wiązek kablowych na projekcie.

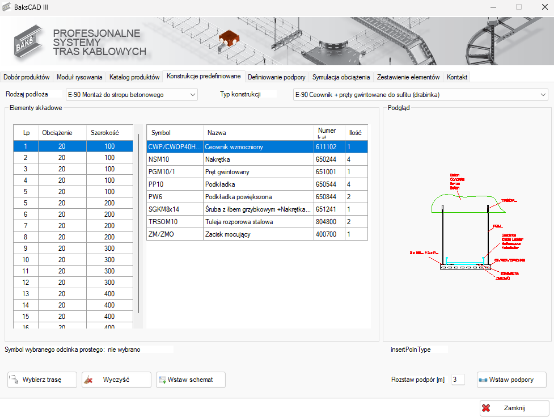

Definiowanie podpór
Możliwość wprowadzania do projektu podpór tras kablowych oraz definiowanie elementów podpór na dwa sposoby. Za pomocą pojedynczych detali wybieranych z wszystkich dostępnych elementów katalogowych lub poprzez wykorzystanie konstrukcji predefiniowanych skompletowanych dla odpowiedniego typu trasy kablowej. Dodatkowo szybkie wstawianie do projektu opisów elementów składających się na podporę i schematycznych przekrojów podpór dla konstrukcji predefiniowanych.

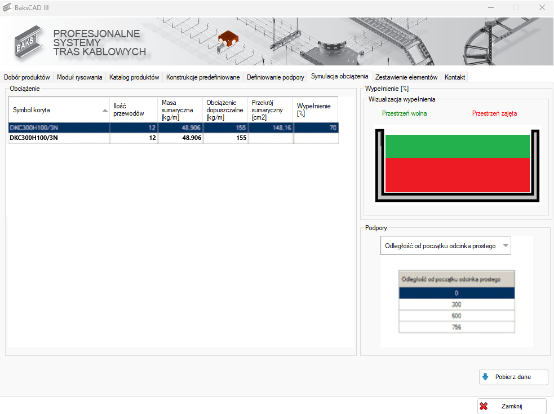

Symulacja obciążenia
Kontrola każdego wrysowanego odcinka trasy kablowej pod względem obciążenia i wypełnienia,
po uzbrojeniu tras kablowych w podpory oraz przebiegi kablowe program wskazuje ewentualne przepełnienie lub przeciążenie

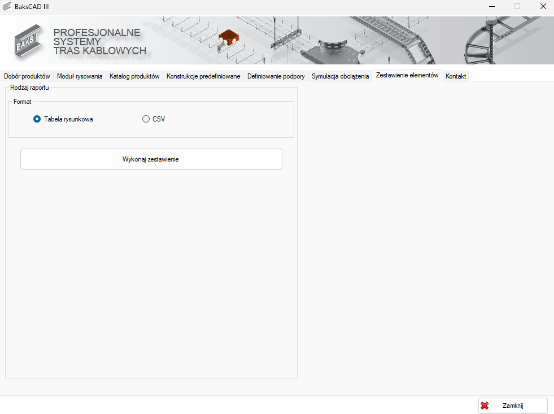

Zestawienia elementów
Program umożliwia generowanie zestawienia wszystkich elementów wprowadzonych do projektu włącznie z wymaganą ilością łączników i połączeń śrubowych oraz wszystkich elementów składających się na podpory. Posiada możliwość wprowadzenia tabeli z zestawieniem elementów bezpośrednio na rysunek projektu lub do pliku XLS.
