Moduł BiK Base CAD Systems stanowi wspólną platformę dla wszystkich modułów nakładki CAD, co pozwala na wykonanie wielu rysunków branżowych w jednym pliku przy zachowaniu odpowiednich wielkości opisów i tekstu wymiarowego w różnych skalach. Pakiet zawiera procedury i biblioteki elementów budowlanych przygotowane do rysowania rzutów, przekrojów architektonicznych i budowlanych wraz z procedurami wspomagającymi organizację i zarządzanie elementami rysunku.
Opis modułu
Moduł BiK Base CAD Systems jest modułem łączącym wszystkie elementy nakładki na systemy CAD, co pozwala na wykonanie wielu rysunków branżowych w jednym pliku przy zachowaniu odpowiednich wielkości opisów i tekstu wymiarowego w różnych skalach.
Możliwości w module BiK Base
- Start programu przy wybraniu funkcji BiKa – możliwość ustawienia BiKa tak, aby ładował się przy wybraniu polecenia programu BiK, dzięki temu pliki programu wczytywane są wtedy, gdy chcemy na nim pracować
- Odświeżone menu klasyczne
- Oznaczenie przekroju – możliwość szybkiego wstawienia nazwy przekroju po oznaczeniu go
- Automatyczne zmiana parametrów BASE – możliwość ustawienia automatycznej zmiany ustawień skali i jednoski modułu BASE przy ustawianiu dowolnego modułu
- Symbol północy – 6 rodzajów oznaczenia kierunku północnego, w postaci bloku dynamicznego
Przykładowe możliwości modułu BiK Base
- Personalizacja ustawień definicja tekstów, stylów wymiarowania, osnap, aktualizacje
- Zapis ustawień użytkownika
- Automatyczne zarządzanie warstwami przy rysowaniu lub wstawianiu z biblioteki dowolnego elementu rysunkowego
- Wprowadzenie standardu nazewnictwa warstw, kolorów i rodzajów linii
- Łatwe wybieranie warstw do ukrycia, zamrożenia itp. poprzez wskazanie
- Tworzenie nowych warstw zgodnie z przyjętym standardem warstw dla BiK
- Wstawianie ramek rysunkowych wraz z nazwą rysunku, jego “ścieżką”, bieżącą datą
- Dedykowane style wymiarowania
- Wymiarowanie poprzez ciąg wymiarów
- Opisy w postaci tekstów, odnośników jedno i wieloliniowych
- Wielkość opisów dostosowuje się automatycznie do skali rysunku w zależności od wielkości na wydruku
- Stawianie tzw. kot wysokościowych
- Klonowanie i kopiowanie elementów z logicznym dziedziczeniem cech
- Dodatkowe narzędzia do modyfikacji bloków systemu CAD

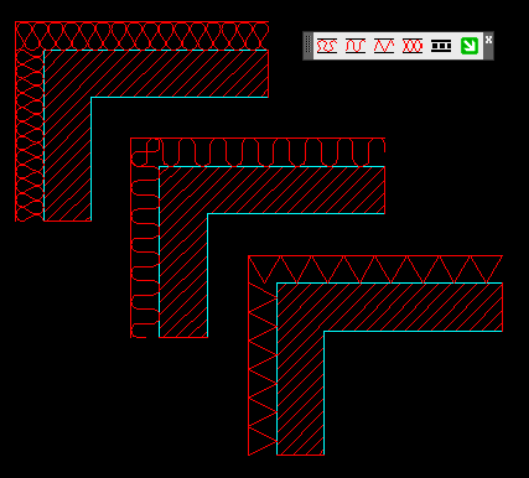

- Rysowanie izolacji przeciwwilgociowej i termicznej, różne rodzaje izolacji
- Automatyczne obliczanie sumy ze wskazanych na rysunku liczb
- Zliczanie długości wskazanych odcinków
- Blok menager
BiK Base zawiera KREATOR ZESTAWIEŃ !
Base został połączony z modułem KREATOR ZESTAWIEŃ w jedną całość. W związku z tym będzie on służył również do tworzenia tabel zestawieniowych na rysunku lub zestawień do pliku tekstowego. Dane do zestawienia program pobiera bezpośrednio z rysunku. Tabele zestawieniowe z pliku tekstowego mogą być dalej edytowane i formatowane w arkuszu kalkulacyjnym lub w edytorze tekstów.
Kreator zawiera kilka gotowych schematów tabel pozwalających tworzyć zestawiania elementów narysowanych w innych modułach programu BiK.
Kreator Zestawień umożliwia:
- określić wygląd tabeli
- wybrać bloki do zestawienia
- przyporządkować atrybuty do odpowiednich kolumn tabeli
- określić dokładność obliczeń
- wybrać typ generacji danych
- posortować dane alfabetycznie lub numerycznie
- zapisywać i odczytywać schematy tabel zestawieniowych
- zestawiać dane na rysunku
- zestawiać dane do pliku (*.csv), a następnie edytować je w arkuszu kalkulacyjnym lub edytorze tekstów
Ponadto Kreator zawiera kilka gotowych schematów tabel pozwalających tworzyć zestawienia elementów narysowanych w innych modułach programu BiK np:
- zestawienia okien i drzwi
- zestawienia nadproży, elementów drewnianych, pomieszczeń
Posiada funkcje dodatkowe ułatwiające opisywanie elementów na rysunkach:
- opisy (metek) mieszkań z automatycznym obliczaniem powierzchni użytkowej i mieszkalnej
- opisy okien uproszczone i rozszerzone
- opisy drzwi uproszczone i rozszerzone
- opisy nadproży, elementów drewnianych, opisy śrub
Kreator zawiera funkcje wspomagające pracę z blokami i zawartymi w nich atrybutami:
- zmiana wartości pojedyńczego atrybutu, lub wielu atrybutów jednocześnie
- edycja wszystkich atrybutów w obrebie jednego bloku
