BiK Stal

BiK Stal to nakładka dla GstarCAD, która łączy ogromne możliwości programu do projektowania CAD 2D/CAD 3D GstarCAD z automatycznymi procedurami rysowania elementów „stalowych” rysunków konstrukcyjnych. W module BiK Stal dodawanie elementów i ich modyfikowanie jest szybkie i intuicyjne, co znacznie przyśpiesza pracę użytkownika.

1 150,00 PLN

BiK Stal

Moduł pozwala także uniknąć błędów i nieścisłości występujących między rysunkiem a wymiarami oraz utworzonymi na ich podstawie zestawieniami.

Uwaga: Posiadanie nakładki BiK Base jest wymagane, aby móc korzystać z pozostałych nakładek z serii BiK.


Nakładka BiK Stal łączy funkcjonalność i dokładność standardu systemu CAD z automatycznymi procedurami rysowania konstrukcji stalowych. Sposób wprowadzania elementów, wykonywania ich modyfikacji jest tak przygotowany, aby użytkownik wykonał jak najmniejszą (niezbędną) liczbę działań. Dlatego też dokładne i poprawne wprowadzenie elementu lub przeprowadzenie jego modyfikacji, pozwoli efektywnie wykorzystać możliwości BiK-Stal. Pozwoli to również uniknąć dodatkowych błędów i nieścisłości pomiędzy rysunkiem a wymiarami lub wykonanymi na ich podstawie zestawieniami.

Cechy programu BiK Stal

  • Łatwość obsługi i wdrożenia
  • Polska wersja programu
  • Parametryczne rysowanie elementów

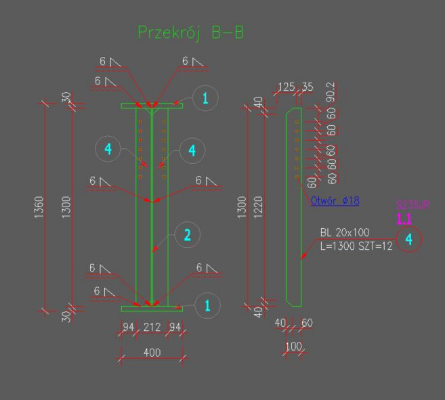

  • Przekroje i widoki elementów wraz z opisami i wymiarami
  • Zestawienia elementów
  • Zgodność z Polską Normą
  • Integracja z innymi modułami

Możliwości programu BiK Stal

  • Nowa analiza geometrii blach – dla blach prostych i złożonych w momencie opisu/aktualizacji opisu w nowy, dokładniejszy sposób określane są wymiary blachy,
  • Tworzenie blachy przez wskazanie polilinii,
  • Żeberka usztywniające – tworzone jako blacha BiKa, możliwość określenia fazowania każdego z narożników,
  • Automatyczne wstawianie żeberek – dla części profilów w przekroju możliwość automatycznego wstawienia dopasowanego żeberka, określając jedynie podstawowe parametry blachy usztywniającej,
  • Rysowanie profilu w innym widoku na podstawie wskazanego elementu,
  • Zmiana położenia opisu el. stalowego – polecenie pozwalające w dynamiczny sposób przestawić opis el. stalowego, uwzględniające wszystkie elementy opisu oraz przy zachowaniu położenia grotu,
  • Zmiana położenia grotu opisu pręta,
  • Usuwanie pustych pozycji konstrukcyjnych w menadżerze – funkcjonalność pozwala odszukać i usunąć te pozycje, do których nie przynależą żadne opisy,
  • Zapis/Odczyt pozycji konstrukcyjnych – możliwość zapisu utworzonych pozycji konstrukcyjnych do zewnętrznego pliku w celu późniejszego wczytania w innym projekcie,
  • Grupowanie tabeli – opcjonalne zgrupowanie elementów tabeli zestawień stali,
  • Parametry zestawienia stali przeniesione do ustawień modułu stal (naddatki, gęstość blachy itp.)
  • Biblioteka elementów i spoin
  • Biblioteka profili gorącowalcowanych, zimnogiętych oraz spawanych.
  • Automatyczne tworzenie rysunków 2D
    – Generowanie elementów styku doczołowego w widokach i przekroju (program automatycznie rozpoznaje widok elementu i w zależności od niego rysuje odpowiedni widok połączenia);
    – Elementy mogą być rysowane w przekroju i w widoku z czterech stron z uwzględnieniem widoczności krawędzi;
    – Automatyczne generowanie przekroju elementu po wskazaniu linii w widoku (z wycięciem fragmentu linii wskazanych, na dowolną odległość);
    – Łatwa zamiana widoku elementu na inny (sposób rysowania);
    – Rysowanie osi konstrukcyjnych z późniejszą możliwością podmiany osi na element stalowy w odpowiednim widoku;
    – Odwrócenie elementu względem osi;
    – Zakończenie elementu blachą doczołową;
    – Rysowanie podcięć jednostronnych i dwustronnych;
    – Zakończenie elementu linią przerywaną (ukrycie całego lub fragmentu elementu)
    – Aby uzyskać informację o elemencie wystarczy wybrać odpowiednią komendę i wskazać linię, program rozpozna typ elementu np. DWUTEOWNIK, jego wielkość np. 120, może również wyświetlić na ekranie jego wartości
    – Rysowanie śrub i otworów w widoku, układów otworów
    – Rysowanie trójkątów opisujących odległości między węzłami
    – Tworzenie szyków otworów w odpowiednich widokach
    – Polecenie wstawiania opisu spoin
  • Opisy
    – Opisy elementów wykonywane są półautomatycznie. Program rozpoznaje typ, wielkość długość elementu i proponuje te wartości umieścić w opisie
    – Opisy spoin, symbole dodatkowe dla spoin
    – Wartości opisów podlegają edycji przez użytkownika
  • Zestawienia
    – Zestawienia stali dla fragmentu lub całego rysunku
    – Program generuje tabelę zestawieniową przy uwzględnieniu zaznaczonych opisów
    – W tabeli obliczana jest również powierzchnia malowania, dodatki na spoiny i inne
    – Zestawienia stali do pliku dla zewnętrznych programów obliczeniowych
    – Możliwość połączenia z Excel’em
    – Wyświetlanie danych geometrycznych i wytrzymałościowych dla wskazanego elementu
    – Dodatkowy zestaw czcionek technicznych
    – Naddatki przy zestawieniach stali
