CP-Symbols Architectural – GstarCAD

CP-Symbols Architectural

Seria CP-Symbols Architectural to zestaw bibliotek symboli i obiektów dla użytkowników programu GstarCAD, które wspomagają  tworzenie projektów architektonicznych. CP-Symbols Architectural składa się z 5 bibliotek: Stolarka budowlana, Wyposażenie wnętrz, Symbole i oznaczenia, Plany ewakuacyjne i bhp, Diagramy i schematy blokowe. Każda z tych bibliotek może być nabyta osobno, jako seria lub w pakiecie CP-Symbols Suite.

882 PLN

 Biblioteka Stolarka budowlana zawiera najważniejsze elementy budowlane (okna i drzwi) dostosowane do projektowania rzutów i elewacji.

W bibliotece CP-Symbols Architectural – Stolarka budowlana znajdują się następujące kategorie symboli:

  • okna (rzut oraz widok m.in. okna – jednodzielne, dwudzielne oraz trójdzielne);
  • drzwi (rzut – m.in. drzwi wewnętrzne, drzwi zewnętrzne; widok – zewnętrzne, wewnętrzne, balkonowe).

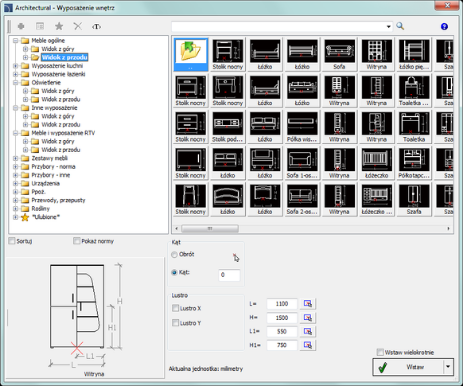

 Biblioteka Wyposażenie wnętrz zawiera obszerną bazę elementów wyposażenia wnętrz, w tym: mebli, przyborów sanitarnych, urządzeń AGD itp.

W bibliotece CP-Symbols Architectural – Wyposażenie wnętrz znajdują się następujące kategorie symboli:

  • meble ogólne (dostępne są widoki z góry oraz z przodu – m.in. łóźka, szafy, biurka);
  • wyposażenie kuchni (dostępne są widoki z góry oraz z przodu – m.in. półki ścienne, kredensy);
  • wyposażenie łazienki (dostępne są widoki z góry oraz z przodu – m.in. wieszaki na ręczniki, wentylatory łazienkowe, lustra);
  • oświetlenie (dostępne są widoki z góry oraz z przodu – m.in. kinkiet, lampy wiszące, lampy biurkowe);
  • inne wyposażenie (dostępne są widoki z góry oraz z przodu – m.in. dywany, wazony, kominki, nawilżacze powietrza);
  • meble i wyposażenie RTV (dostępne są widoki z góry oraz z przodu – m.in. telewizory, odtwarzacze CD/DVD, półki RTV);
  • zestawy mebli (m.in. stół z krzesłami, zestaw do biura);
  • przybory – norma (m.in. miski ustępowe, pisuary);
  • przybory – inne (dostępne są widoki z góry oraz z przodu – m.in. wanny, brodziki, umywalki, zlewozmywaki, bidety);
  • urządzenia (dostępne są widoki z góry oraz z przodu – m.in. okapy kuchenne, lodówki);
  • ppoż. (m.in. hydranty);
  • przewody, przepusty;
  • rośliny (dostępne są widoki z góry oraz z przodu – rośliny doniczkowe, róże, byliny, drzewa i krzewy iglaste, krzewy liściaste).

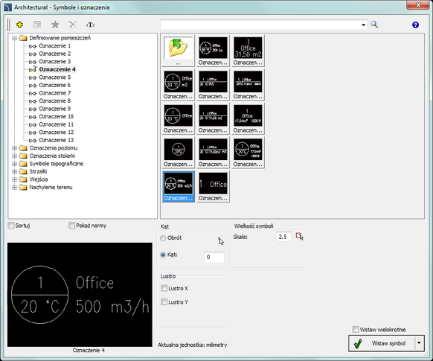

 Biblioteka Symbole i oznaczenia zawiera najważniejsze symbole oznaczeń wykorzystywanych w rysunkach
architektonicznych, w tym: oznaczenia pomieszczeń, oznaczenia stolarki budowlanej, strzałki, koty wysokościowe itp.

W bibliotece CP-Symbols Architectural – Symbole i oznaczenia znajdują się następujące kategorie symboli:

  • definiowanie pomieszczeń;
  • oznaczenie poziomu;
  • oznaczenie stolarki;
  • symbole topograficzne;
  • strzałki;
  • wejścia (m.in. wejście na poziomie zerowym lub powyżej, wejście poniżej poziomu zerowego);
  • nachylenie terenu.

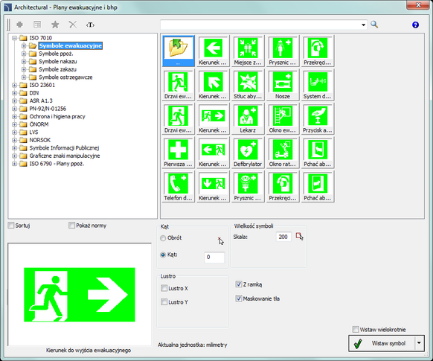

 Biblioteka  Plany ewakuacyjne i bhp zawiera wszystkie symbole niezbędne do projektowania planów ewakuacyjnych, ppoż. oraz bezpieczeństwa i higieny pracy.

W bibliotece CP-Symbols Architectural – Plany ewakuacyjne i bhp znajdują się następujące kategorie symboli:

  • ISO 7010 (symbole ewakuacyjne, symbole ppoż., symbole nakazu, symbole zakazu, symbole ostrzegawcze);
  • ISO 23601 (m.in. postępowanie w przypadku pożaru, postępowanie przy wypadkach);
  • DIN (symbole zakazu, symbole nakazu, symbole ostrzegawcze, symbole ewakuacyjne, symbole ppoż., DIN 4066, znaki informacyjne i oznaczenia substancji chemicznych);
  • ASR A1.3 (m.in. tabelka A3, tabelka A4, legendy);
  • PN-92/N-01256 (symbole ppoż., ewakuacyjne, ochrona i higiena pracy, techniczne środki przeciwpożarowe);
  • ochrona i higiena pracy (nalepki ostrzegawcze ADR, tablice urządzeń elektrycznych, znaki informacyjne i oznaczenia substancji chemicznych, tablice budowlane, znaki ostrzegawcze promieniowania elektromagnetycznego);
  • ÖNORM;
  • LVS (symbole zakazu, symbole ostrzegawcze, symbole ewakuacyjne, symbole ppoż. i zakazu, znaki nakazu, inne);
  • NORSOK (znaki bezpieczeństwa, znaki pożarowe, znaki ostrzegawcze, znaki informacyjne, znaki zakazu, znaki nakazu, etykiety ostrzeżenia-niebezpieczeństwa, inne);
  • Symbole Informacji Publicznej (m.in. otwieranie/zamykanie poręczy zabezpieczającej);
  • graficzne znaki manipulacyjne (m.in. dopuszczalna masa piętrzenia, chronić przed nagrzaniem);
  • ISO 6790 – Plany ppoż. (symbole, oznaczenia, arkusz krajowy).

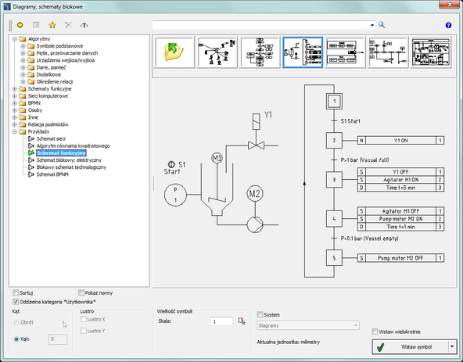

 Biblioteka Diagramy, schematy blokowe zawiera symbole wykorzystywane w schematach blokowych wielu branż.

W bibliotece CP-Symbols Architectural Diagramy, schematy blokowe znajdują się następujące kategorie symboli:

  • algorytmy (symbole podstawowe, pętle i przetwarzanie danych, urządzenia wejścia/wyjścia, dane i pamięć, określenie relacji, dodatkowe);
  • schematy funkcyjne (symbole – m.in. działanie, krok początkowy, rozkaz; człony sygnałowe – m.in. załączenie, wyłączenie, człon czasowy);
  • sieci komputerowe (sieci komputerowe – m.in. skaner, gniazdo, terminal komputerowy; lokalizacja sieci, serwery, serwery montowane na stojakach, inne – m.in. fax, telefon komórkowy);
  • BPMN – Notacja i Model Procesu biznesowego (zdarzenia, bramki, czynności, znaczniki czynności, typy zadań, dane);
  • osoby;
  • inne (m.in strzałki, skrzyżowania);
  • relacje podmiotów (m.in. jeden do wielu, zero do jednego);
  • przykłady (schemat sieci, algorytm równania kwadratowego, schemat funkcyjny, schemat blokowy: elektryczny, blokowy schemat technologiczny, schemat BPMN).

W bibliotece CP-Symbols Architectural znajdują się również ogólne polecenia:

  •  Linie (przewody) – funkcja ta pozwala rysować jednokreskowe przewody oraz linie w widoku schematycznym;
  •  Ramki i tabelki – zawiera bibliotekę podstawowych ramek i tabelek rysunkowych;
  •  Atrybuty i opisy – służy do edycji wartości atrybutów jednego lub wielu symboli;
  •  Zestawienia materiałów – służy do tworzenia zestawień z elementów użytych na rysunku.
