Czy wiesz, jak…
w GstarCAD wyłączyć widoczność wyświetlania lub drukowania obramowania obrazów rastrowych?
Wstawiony do programu obraz rastrowy domyślnie posiada obramowanie.
Jest to niekorzystna cecha szczególnie na łączeniach map, zdjęć, itd.

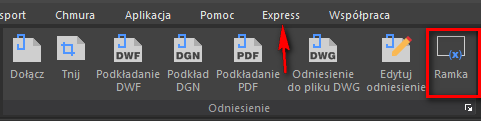

Posługując się zmienną systemową „Frame” lub ikoną z palety „Express”…
…możemy ustawić następujące wartości ww. zmiennej za pomocą, których właśnie sterujemy
sposobem wyświetlania ramki dla wszystkich obrazów i podkładów.
0 – nie wyświetla i nie drukuje ramek, tymczasowo wyświetlana jest ramka podczas zaznaczania
lub podglądu obiektów,
1 – wyświetla i drukuje ramki,
2 – wyświetla ramki, ale nie drukuje ich,
3 – przyjmuje zmienna wtedy, gdy ustawienia wyświetlania i wykreślania są różne
dla obiektów z ramkami, np.: dla IMAGEFRAME przypiszemy wartość 1
a np. dla PDFFRAME inną np. 2
UWAGA:
W przypadku zmiany wartości zmiennej systemowej „Frame”, ustawienia „IMAGEFRAME”,
„DWFFRAME”, „PDFFRAME”, „DGNFRAME” i „XCLIPFRAME” są zmieniane tak, aby odpowiadały wartości „Frame”.
