Czy wiesz, że…
w GstarCAD w szybki sposób wczytać z szablonu nie tylko ustawienia rysunkowe warstw, kolorów, bloków, itd., ale również całą przestrzeń papieru (formatkę rysunkową, tabelkę,
legendy, itd. jeśli miałeś zdefiniowane te elementy w szablonie)?

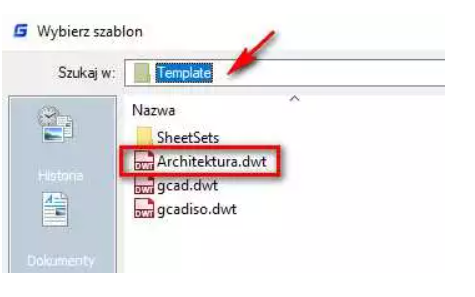

W naszym przykładzie mamy w domyślnej ścieżce poszukiwania templatów własny plik
dwt o nazwie „Architektura” ze wszelkimi ustawieniami jak wyżej.
Kiedy chcemy wydrukować rysunek i w szybki sposób ustawić przestrzeń
papieru klikamy prawym przyciskiem myszki np. na zakładce „Układ 1” i wybieramy opcję z szablonu…
…gdzie w kolejnym oknie wybieramy podany wyżej plik Architektura.dwt, a następnie zdefiniowany w nim układ o nazwie A3 i zatwierdzamy przyciskiem „OK”.
Dzięki tej operacji zostaje dodana dodatkowa karta układu z szablonu (A3) ze wszystkim wcześniej
zdefiniowanymi ustawieniami. Bardzo przyspiesza oraz standaryzuje to pracę projektową w pracowni.
