CZY WIESZ, JAK ….
… narysować w GstarCAD linię OCIEPLENIA (termoizolacji)?
W poniższym przykładzie zademonstrowano taką właśnie linię w ścianie o grubości 12 cm.

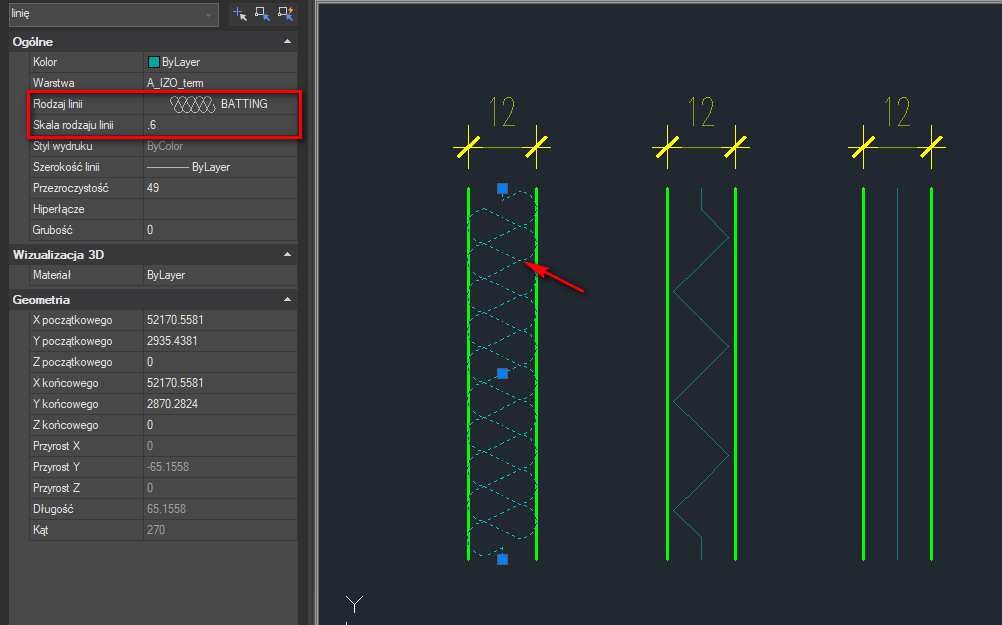

Wrysuj w osi ściany linię i ustaw jej styl (Rodzaj linii) na BATTING a następnie
w oknie Właściwości (Ctrl+1) ustaw Skalę rodzaju linii na 0.6
![](https://gstarcad.pl/wp-content/uploads/2024/01/img-2-1.jpg)
Wrysuj w osi ściany linię i ustaw jej styl (Rodzaj linii) na ZIGZAG a następnie
w oknie Właściwości (Ctrl+1) ustaw Skalę rodzaju linii na 24
![](https://gstarcad.pl/wp-content/uploads/2024/01/img-3.jpg)
Zademonstrowane wyżej 2 sposoby rozwiązania tego zadania spotkamy najczęściej w projektach
architektoniczno-budowlanych.
