CZY WIESZ, ŻE ….
… możesz w GstarCAD ustawić globalnie współczynnik skali dla wszystkich narysowanych elementów?
Zobacz:

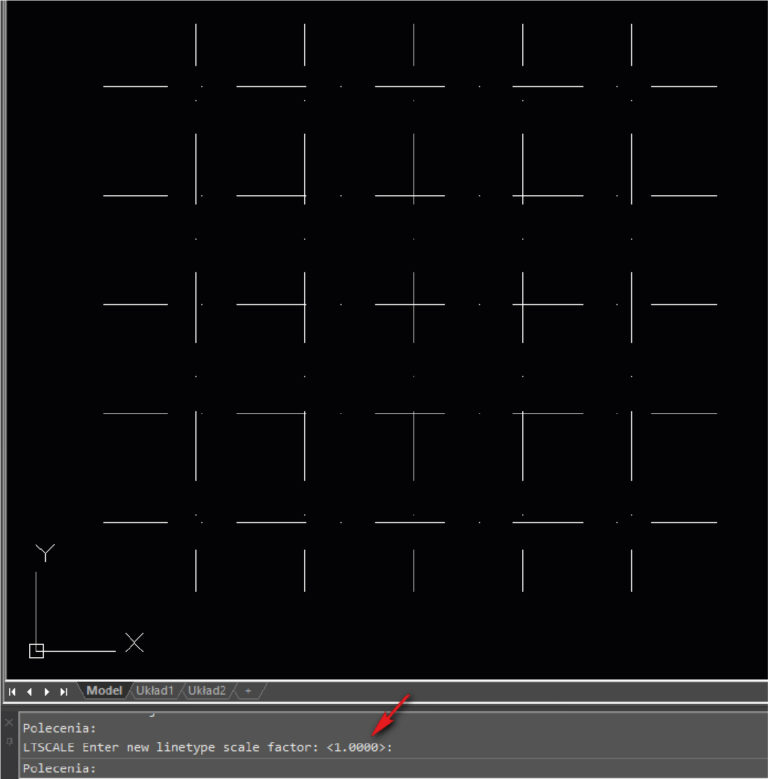

Wystarczy, że w linii poleceń wpiszesz komendę LTSCALE i zmienisz domyślną wartość <1> …
… na inną np. <0.25>
Zmiana wartości powoduje automatyczną regenerację rysunku.

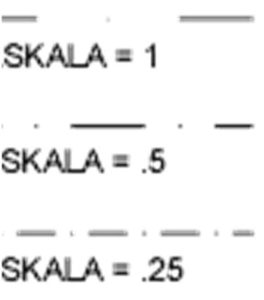

Wartości dziesiętne mniejsze od domyślnej <1> zmniejszają a wartości
dodatnie większe od domyślnej <1> zwiększają odstępy między
elementami użytych linii.
Taka sytuacja spotykana jest bardzo często kiedy kopiujemy elementy między rysunkami
narysowane w różnych skalach np.: mm / cm /m itd.
Wtedy dobrane skale linii w jednym rysunku nie odpowiadają skalom linii w drugim.
Najczęściej będą to: osie symetrii, konstrukcyjne, nadproża, sieci kablowe czyli wszelkie obiekty nie
narysowane linią ciągłą.
