CZY WIESZ, JAK ….
… możesz w GstarCAD podzielić ekran w PRZESTRZENI MODELU na kilka niezależnych RZUTNI?
Wpisz w linii poleceń komendę MENUBAR, zatwierdź Enterem
a następnie zmień jej wartość na <1> i ponownie zatwierdź Enterem.
Wywołałeś w ten sposób dodatkowe Menu programu z wersji Klasycznej.

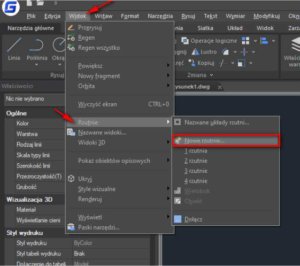

Przejdź w tym Menu do zakładki Widok / Rzutnie / NOWE RZUTNIE

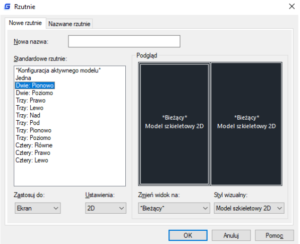

a zobaczysz następujące okno dialogowe, w którym możesz wybrać żądaną przez siebie opcję
np. Dwie: Pionowo
Do tych samych funkcji dotrzesz szybciej wpisując z klawiatury skrót: VPORTS
Ekran programu podzieli się w ten sposób na dwie części w pionie (Rzutnie modelu), w których
możesz pracować niezależnie wyświetlając ten sam rysunek lecz pracując na innych jego fragmentach.
Pracując na Rzutni z prawej strony (w naszym przykładzie) powiększam fragment rysunku
i wrysowuję okrąg co na widoku globalnym projektu z lewej strony ma od razu swoje
odzwierciedlenie.
Aby połączyć ponownie obie Rzutnie skorzystaj z następującej opcji:
